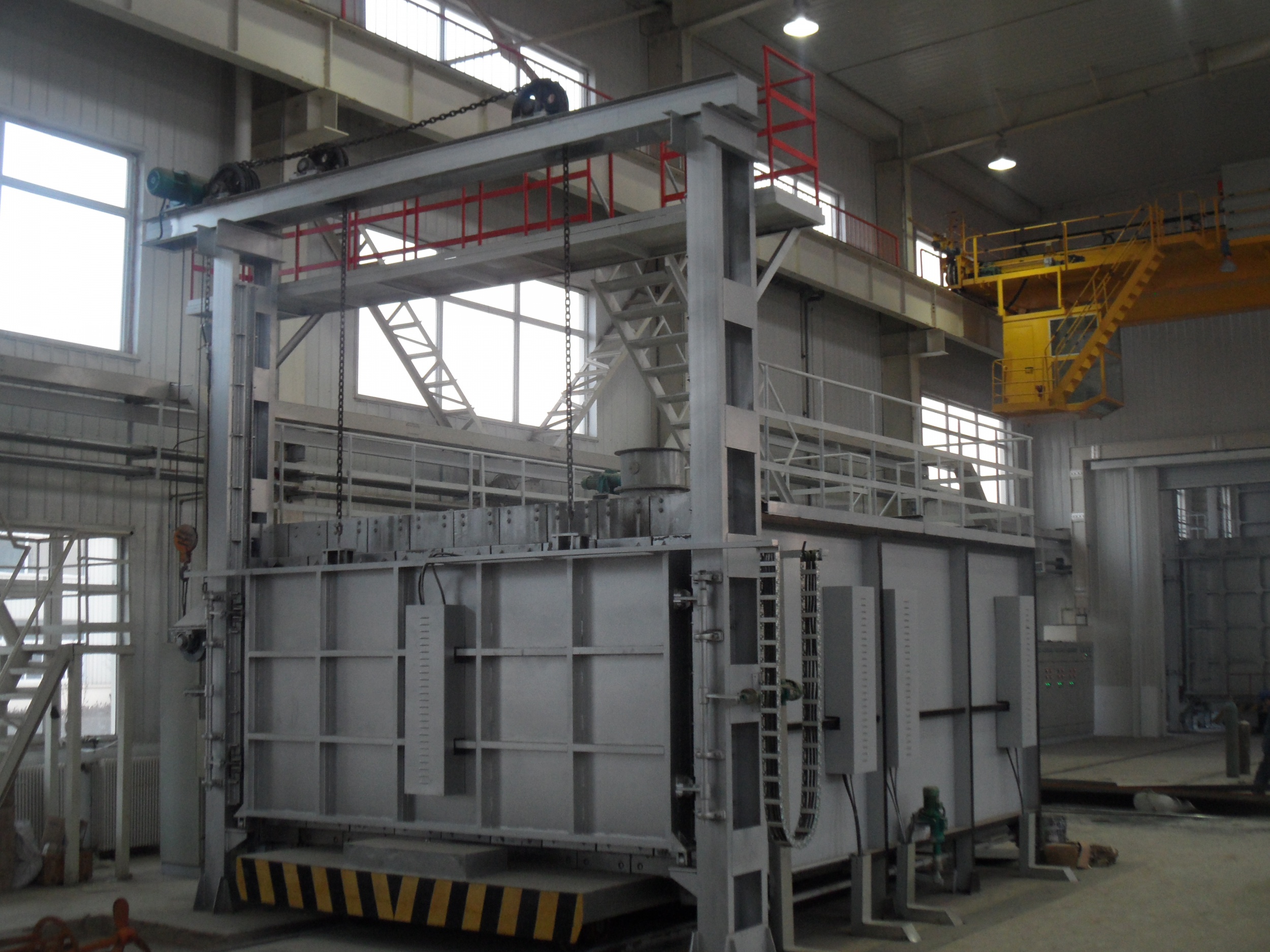

大型铸件时效台车式电阻炉

一、设备用途及特点

用途：台车电阻炉主要用于焊接件或铸件消除应力的热处理加热。

二、主要设计参数

1、设备功率：                ≤2200kW

2、装载量：                   100吨

3、最高工作温度：             900℃

4、使用温度：                 750℃

5、供电参数：                 380V、3相、50HZ

6、加热区数：         14区（根据设计要求，可有所变动）

7、炉膛有效尺寸：     14000×5000×3000mm(长×宽×高)

   炉膛尺寸：         14100×5300×3300mm(长×宽×高)

8、工作区温度场均匀性：       ≤±15℃

9、测温点控温精度：           0.25级

10、最大升温速度：            80℃/h(满负荷)

11、空炉升温时间：            20℃升至650℃时小于4小时

12、炉门运行方式：            电动提升

13、炉门关闭方式：            电动推杆压紧

14、台车移动速度：            5～10m／min（变频调速）

15、台车电机功率：            6台×5.5kW /台=33KW

16、台车行走方式：            自行走

17、炉体外壁温升：            ≯35℃

18、炉门外壁温升：            ≯65℃

19、装炉方式：  工件吊装在可移动的台车面上

20、台车工作面离地面高度:     ≤1200mm

21、控温方式：  采用多区段程序自动控温

22、功率控制器：用与智能控温仪表相连的多功能调功器

23、炉衬形式：  采用全纤维结构

三、设备描述及技术要求

台车热处理电阻炉主要由炉体、中间炉门、炉门、炉门压紧密封机构；台车牵引机构、炉体与台车间密封机构；加热元件及固定装置；电气控制系统；炉温自动控制系统等组成。
